木工側孔機數控系統
該系統采用EZ-20E控制器，搭配AX412Pc運動接口卡，具有數控CNC功能，可滿足復雜加工要求，已廣泛應用于板式家具側打孔設備。特點
采用運動控制器，解決傳統PLC系統高速打孔時不準，漏孔問題。
長料、短料、三位一體孔加工模式。
支持木銷孔、盲孔、等分孔、通槽、斷槽、拉米諾等分孔等。
支持G代碼編程操作。
支持掃碼，對接開料機系統生成的加工信息。
支持打孔、開槽、拉米諾自定義組合。
支持兩軸和三軸機構。
硬件配置
| 名稱 | 型號 | 技術參數 | 是否標配 |
| 經濟型控制器 | EZ-20E | 7寸：主頻600MHz，128M內存，Wince7.0系統 10.2寸：主頻1.0GHz，512M內存，Wince7.0系統 | 標配 |
| 運動接口卡 | EZ-AX412Pc | 3路軸控接口、1路手持脈沖接口、 數字量24路輸入16路輸出、 2路模擬量輸入、2路模擬量輸出 | 二選一 |
| EZ-AX512Pc | 4路軸控接口、1路手持脈沖接口、 數字量24路輸入16路輸出、 2路模擬量輸入、2路模擬量輸出 |

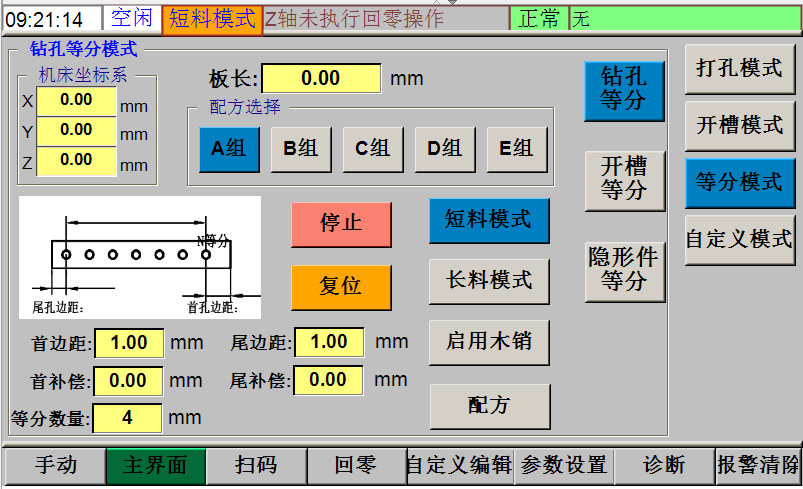

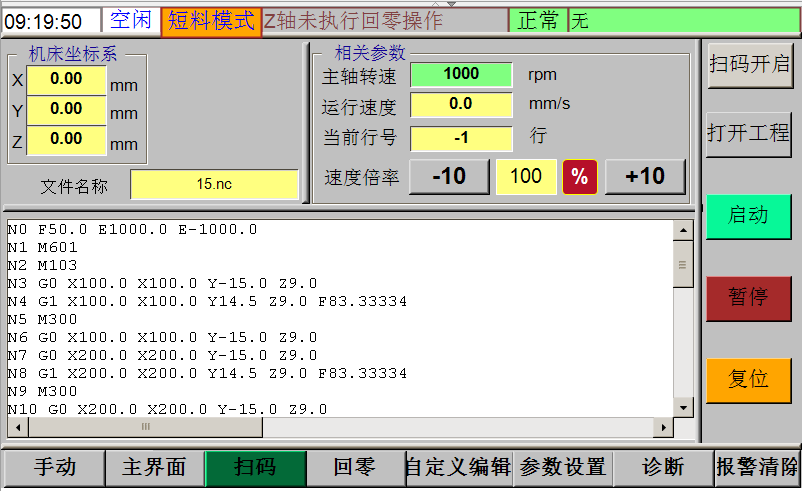

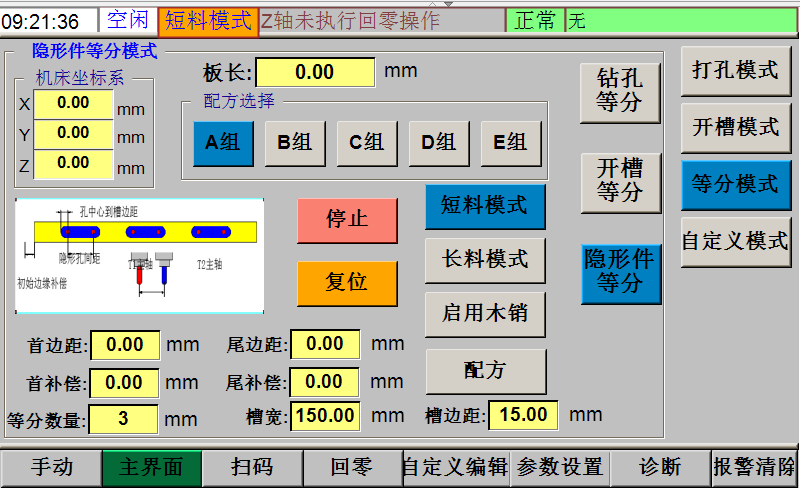

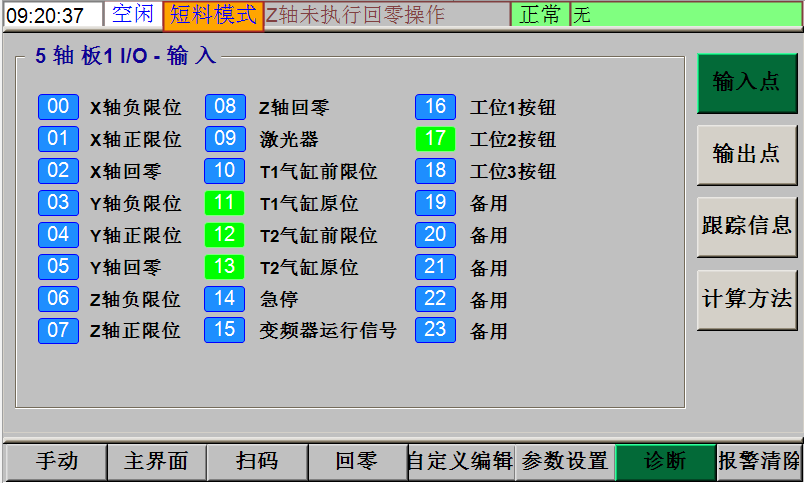

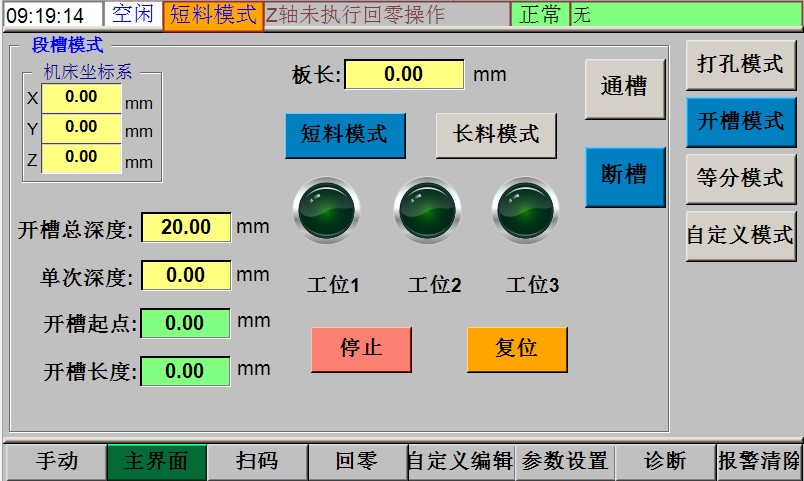

軟件界面

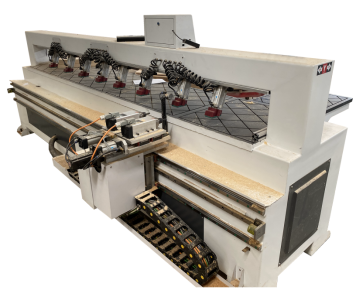

外觀示例
