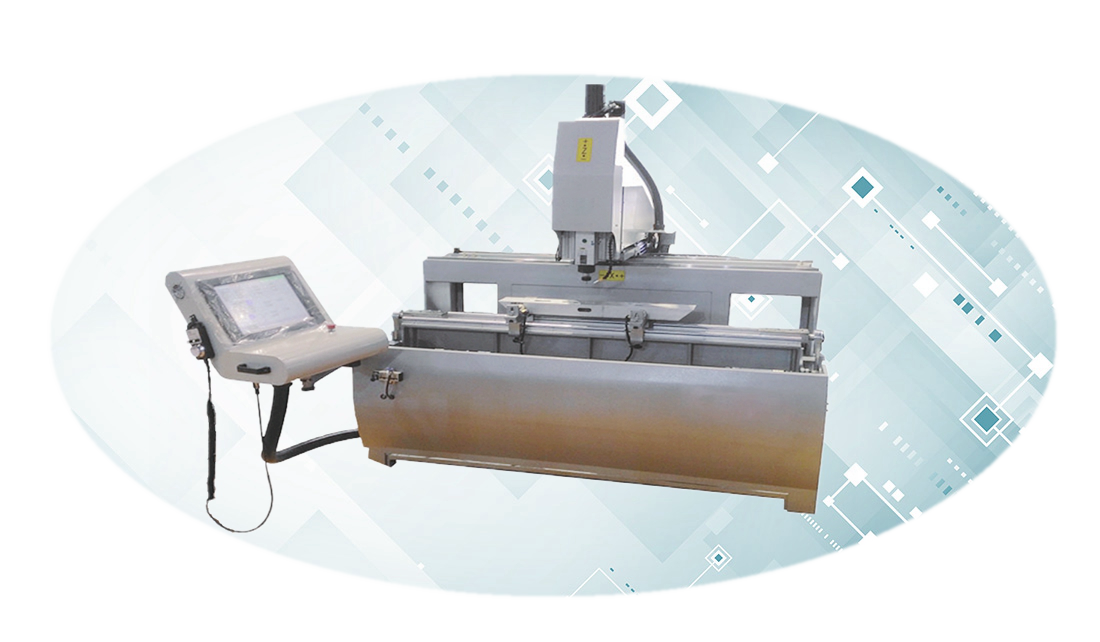

鋁型材三面數控銑系統
產品型號: 產品概述：該系統采用EZ-20E控制器，搭配AX412Pe運動接口卡，具有數控CNC功能，可滿足復雜加工要求，已廣泛應用于幕墻、門窗鎖具的鉆銑加工設備。
該系統采用EZ-20E控制器，搭配AX412Pe運動接口卡，具有數控CNC功能，可滿足復雜加工要求，已廣泛應用于幕墻、門窗鎖具的鉆銑加工設備。

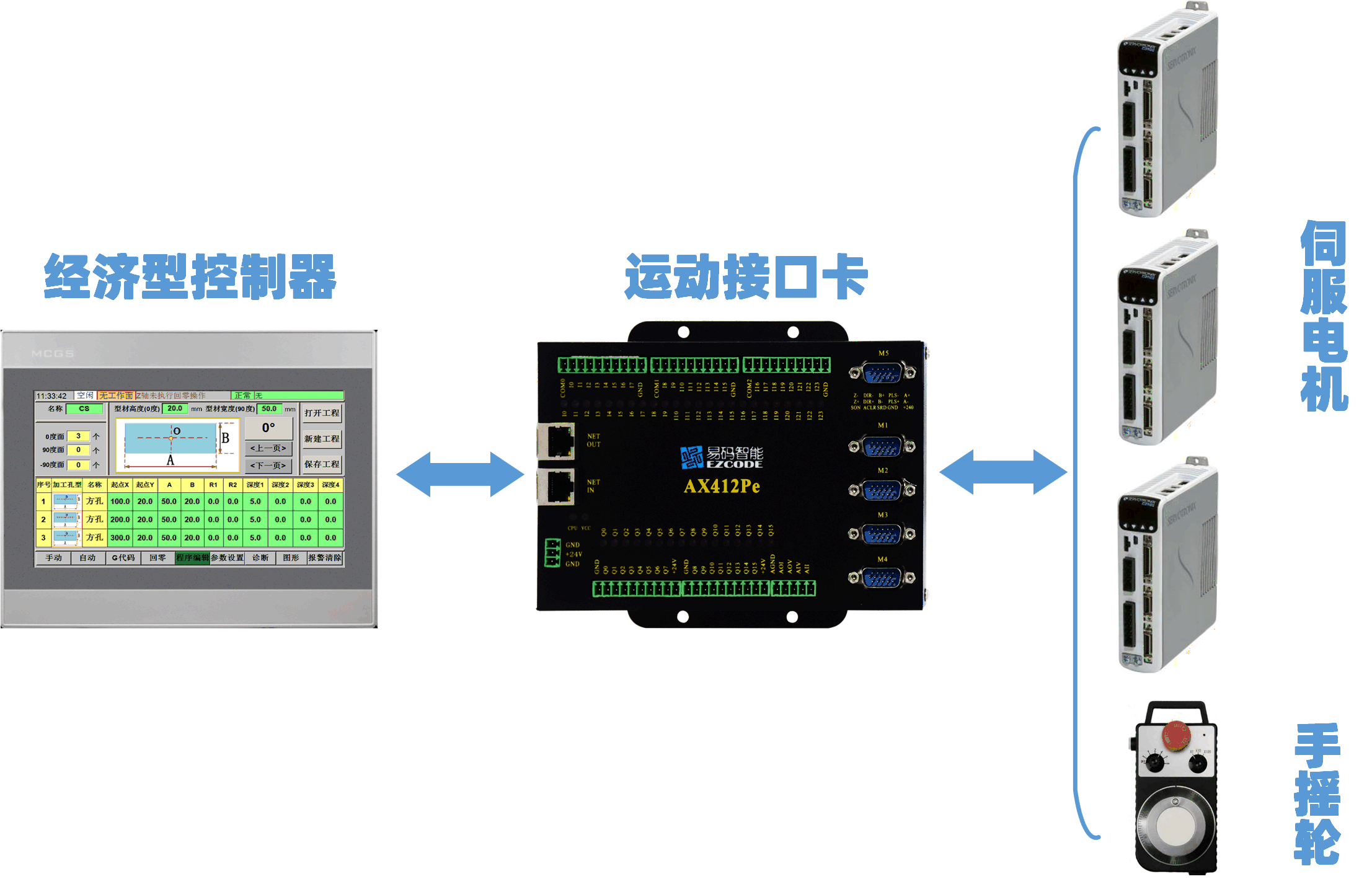

硬件架構
硬件配置
名稱 | 型號 | 技術參數 | 是否標配 |
經濟型控制器 | EZ-20E | 7寸：主頻600MHz，128M內存，Wince7.0系統 10.2寸：主頻1.0GHz，512M內存，Wince7.0系統 | 標配 |
運動接口卡 | EZ-AX412Pe | 3路軸控接口、1路手持脈沖接口、 數字量24路輸入16路輸出、 2路模擬量輸入、2路模擬量輸出 | 二選一 |
EZ-AX512Pe | 4路軸控接口、1路手持脈沖接口、 數字量24路輸入16路輸出、 2路模擬量輸入、2路模擬量輸出 | ||
手持脈沖發生器 | PE503 | 5V供電手持脈沖發生器、支持3軸操作 | 選配 |
軟件配置
名稱 | 版本號 | 功能 | 是否標配 |
數控銑系統 (單主軸) | V3.8.1 | 3軸數控銑系統，工作臺翻轉采用氣缸翻轉方式、G代碼 | 三選一 |
V4.8.1 | 4軸數控銑系統，工作臺翻轉采用伺服翻轉方式、G代碼 | ||
數控銑系統 (雙主軸) | V3.9.1 | 3軸數控銑系統，工作臺翻轉采用氣缸翻轉方式、G代碼、雙主軸 |
v 采用圖形化和參數的編程方法，簡化編程操作。
v 用戶對工藝文件可以進行讀取、保存和再次編輯操作。
v 支持4種氣缸翻轉方式或者伺服翻轉，滿足不同翻轉機構要求。
v 支持G代碼編程操作。
v 支持鎖孔組合編輯操作，簡化套鎖編輯操作。
