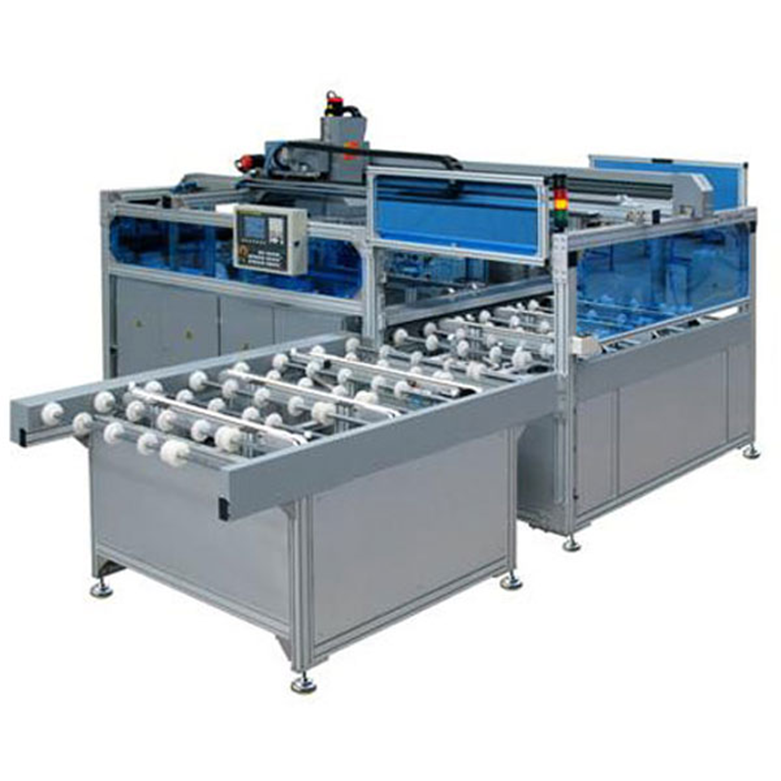

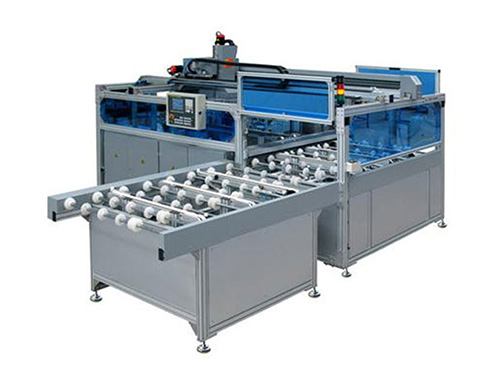

太陽能板鋪設機
全自動敷設機（排版機）是組件自動生產線上獨立的單元設備?？膳c全自動串焊機及自動流水線對接，完成電池串在玻璃EVA上的自動敷設。該設備能自動接收上游自動串焊機輸出的電池串，自動接收流水線的玻璃EVA物料，自動將電池串按照正負極性精確的敷設在玻璃EVA上，自動將敷設完成的組件導出至流水線。本產品設計的生產節拍可滿足全自動串焊機1800片/小時產能的輸出。

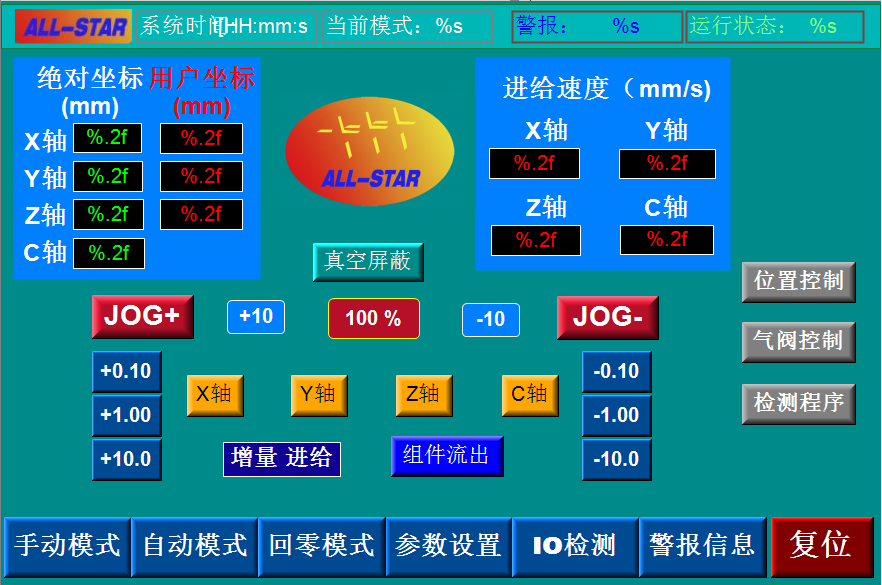

系統界面

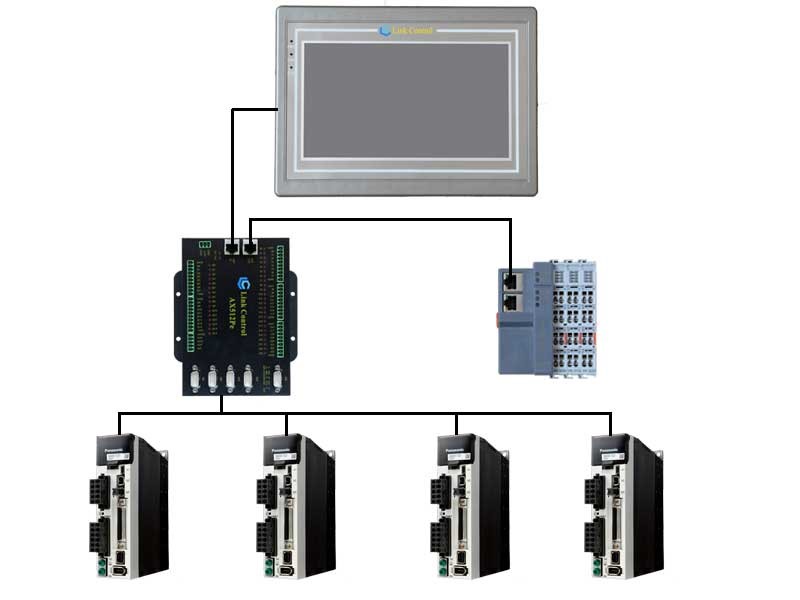

控制系統架構
1
箱式房會議室箱式房玻璃幕墻箱式活動房箱式房規格參數 1.適用組件玻璃規格： 長（1250-2000）mm 寬（700-1075）mm 2.敷設效率：≤120秒/組件（含玻璃進出料時間） 3.適用電池串規格： 125（8-12片/串） 156（8-12片/串） 4.電池串柵線：2柵線或3柵線 5.布片精度：±0.10 mm 6.供料方式： 自動方式：電池串直接由自動串焊機輸入，玻璃由自動流水線輸入。 半自動方式：電池串、玻璃由人工輸入。 7.電池串輸入： 高度1030±30mm 速度 25-35米/分（可調） 8.電池串吸附方式：真空 9.玻璃EVA輸入/輸出： 高度 950±35mm 速度 15-25 米/分（可調） 10.控制系統：LinkControl 數控系統 11.驅動方式：伺服電機 12.操作模式：自動/手動 13.人機界面：中文+鍵盤 14.設備外形尺寸： 長3600mm ；寬2200mm；高2500mm 15.設備電源：三相 380V/50Hz 16.電源功率：3500W 17.氣源：壓縮空氣 0.4Mpa-0.8Mpa（氣管口徑：10mm）
