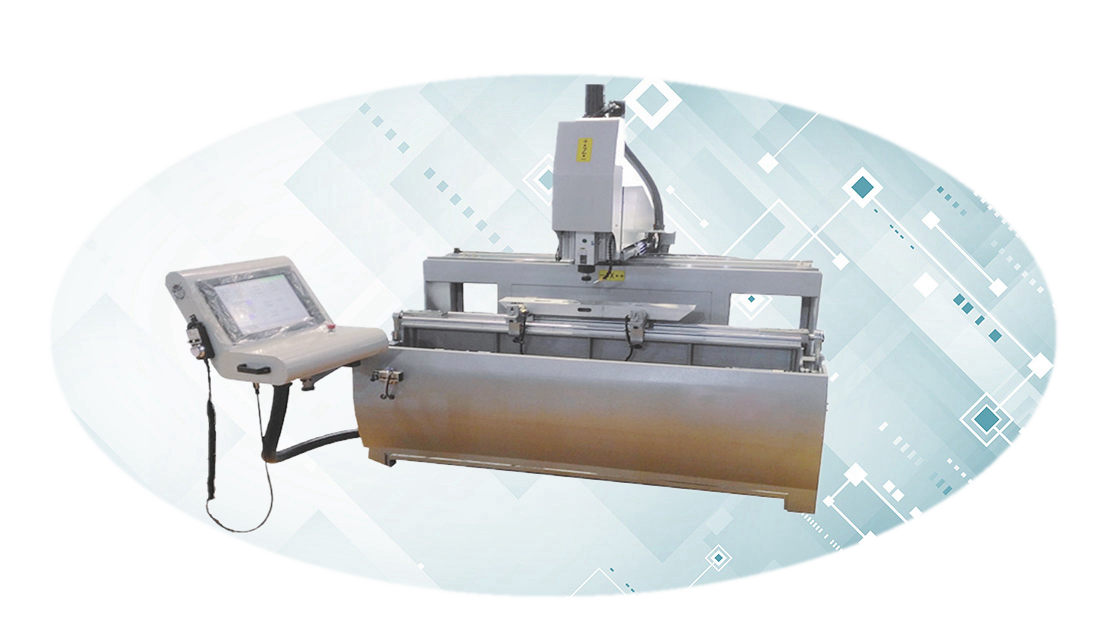

EZCode-3SCNC三面仿形銑數控系統
該軟件用于鋁型材行業中對孔型的加工，該系統作為專用的3軸小型加工中心，可執行基本的銑床功能。該系統采用EZ-20E控制器，搭配AX412Pe運動接口卡，具有數控CNC功能，可滿足復雜加工要求，已廣泛應用于幕墻、門窗鎖具的鉆銑加工設備。
產品詳情：
硬件配置：
名稱 | 型號 | 技術參數 | 是否標配 |
經濟型控制器 | EZ-20E | 7寸：主頻600MHz，128M內存，Wince7.0系統 10.2寸：主頻1.0GHz，512M內存，Wince7.0系統 | 標配 |
運動接口卡 | EZ-AX412Pe | 3路軸控接口、1路手持脈沖接口、 數字量24路輸入16路輸出、 2路模擬量輸入、2路模擬量輸出 | 二選一 |
EZ-AX512Pe | 4路軸控接口、1路手持脈沖接口、 數字量24路輸入16路輸出、 2路模擬量輸入、2路模擬量輸出 | ||
手持脈沖發生器 | PE503 | 5V供電手持脈沖發生器、支持3軸操作 | 選配 |
功能特點：

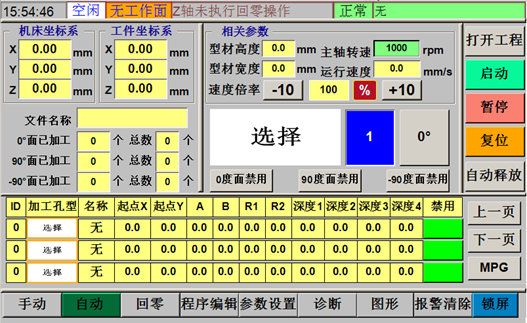

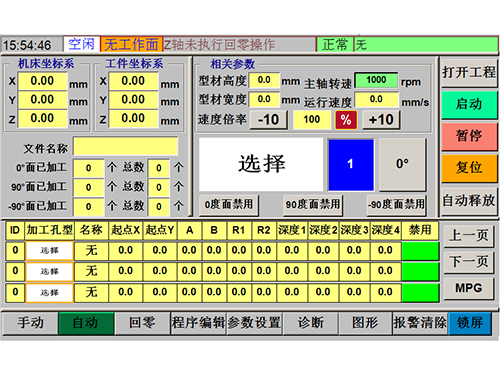

具有數控系統具有的常見功能，包括、手動、自動、手輪、回零和G代碼編程等功能；采用圖形化和參數的編程方法，簡化編程操作；用戶對工藝文件可以進行讀取、保存和再次編輯操作，友好的HMI使的用戶操作更加方便快捷。
技術特點：

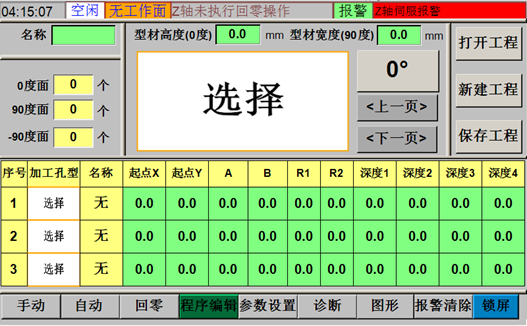

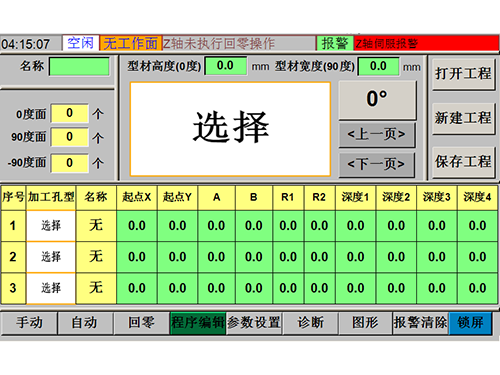

采用圖形化和參數的編程方法，簡化編程操作。
用戶對工藝文件可以進行讀取、保存和再次編輯操作。
支持4種氣缸翻轉方式或者伺服翻轉，滿足不同翻轉機構要求。
支持G代碼編程操作。
支持鎖孔組合編輯操作，簡化套鎖編輯操作。
特殊功能：
具備將基礎圖庫中圖形自由組合的特點，支持G代碼，根據客戶需求添加專用孔形。根據用戶需要，系統可進行定制。
